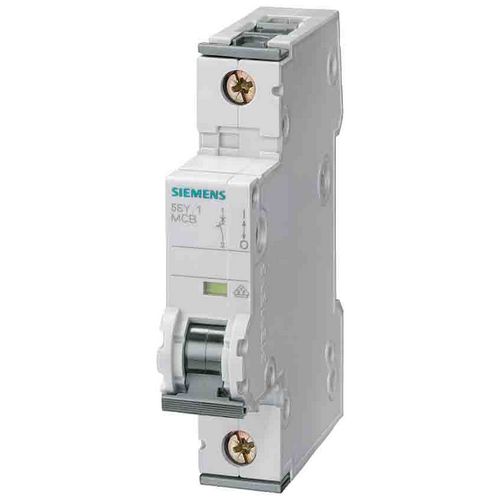

Изображение (фото) однополюсного автоматического выключателя Сименс B характеристика, 2 A, артикул (номер) 5SY6102-6 (5SY61026)

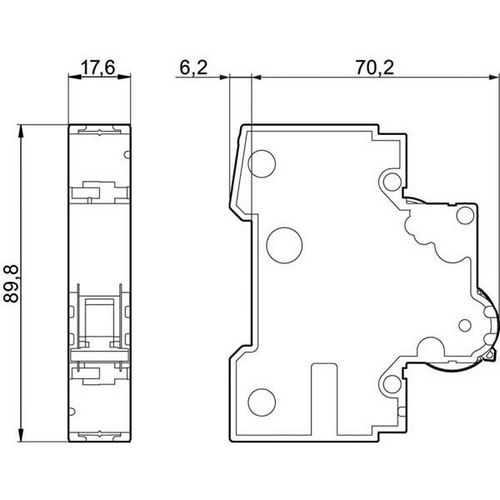

Габаритные размеры однополюсного автоматического выключателя Siemens B2 A, артикул (номер) 5SY6102-6 (5SY61026)
Электрическая схема однополюсного автоматического выключателя B2 A Siemens, артикул (номер) 5SY6102-6 (5SY61026)

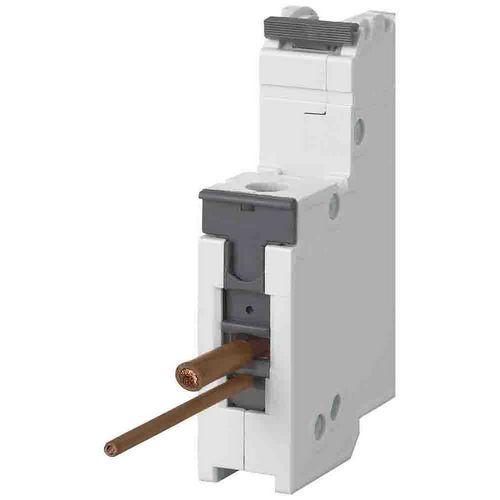

Изображение (фото) однополюсного автоматического выключателя Сименс B характеристика 2 A, артикул (номер) 5SY6102-6 (5SY61026) с подключенными проводникми. В одну двойную клемму возможно подключить 2 проводника разного поперечного сечения.
Фото - установка на автоматический выключатель Сименс 5SY6102-6, 5SY61026 дополнительного контактов.

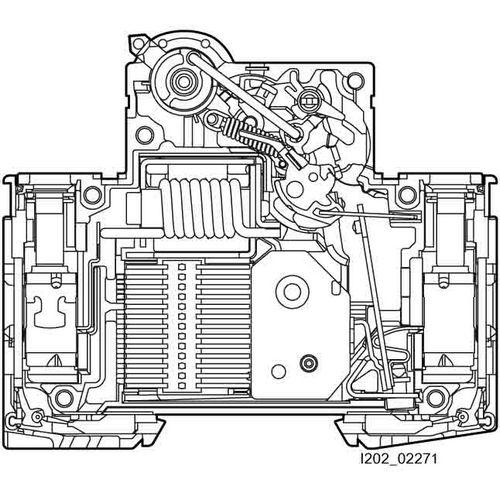

Схема устройства однополюсного автоматического выключателя Siemens B2 A, артикул (номер) 5SY6102-6 (5SY61026)

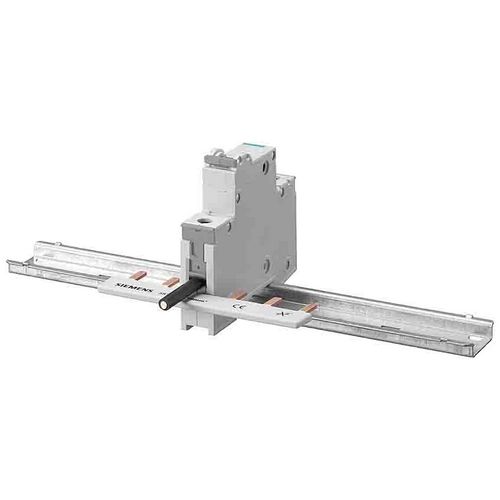

Подключение фазной шины и ввода питания в двойные клеммы Астоматического выключателя 2 Ампера, 1 полюс, Siemens 5SY6102-6/5SY610-6



Siemens автоматический выключатель 2 А, 1 полюс, характеристика B, 6kA, 5SY6102-6

5SY61026
Однополюсный автомат Сименс 2 ампера, характеристика B, заказной номер 5SY6102-6
2'294,32 RUB
Технические характеристики::
Артикул:
5SY61026
EAN:
4001869325897
Характеристика расцепления :
B
Номинальная сила тока In :
2 A
Номинальное напряжение Un :
230/400 B AC
Количество полюсов:
1
Модульная ширина (1 мод. =18 мм):
1 модуль
Номинальная включающая и отключающая способность:
Icn:
6 кA AC
Icu:
10 кA AC
Параметры изоляции:
Номинальное напряжение изоляции:
250/440 В AC
Уровень загрязнения для категории перенапряжения :
3/III
Защита от прикосновения:
да
Возможность пломбировки ручки в крайнем положении:
да
Рабочее напряжение:
Минимальное:
24 В AC/DC
Максимальное:
250/440 В AC
Степень защиты:
С присоединенными проводами:
IP20
В диапазоне перемещения ручки с крышкой распределительного:
IP40
Не содержит галогенов и силикона:
да
Клеммы:
Комбинированные клеммы с двух сторон:
да
Момент затяжки клеммы:
2,5 ... 3 Нм
Поперечное сечение проводника:
1 провод:
- одножильный (<=10 мм2) / многожильный (<= 16 мм2):
0,75 ... 35 мм2
- тонкий многожильный с изолированными концевыми муфтами:
0,75 ... 25 мм2
Позиция при установке:
любая
Среднее число коммутаций при номинальной нагрузке:
20000
Температура хранения:
-40 ... +75 °C
Температура окружающей среды:
–25...+45 °C, периодически +55 °C, макс. влажность 95%
Устойчивость к климатическим воздействиям:
6 циклов
Класс селективности:
3
Заказной номер (оригинальный Siemens):
5SY6102-6
Страна производства:
Германия
Вес (кг):
0,158
Размер упаковки (мм):
Длина:
93,00
Ширина:
21,00
Высота:
83,00
