Инструкция для диммера(светорегулятора) Siemens 5TC8256, скачать PDF

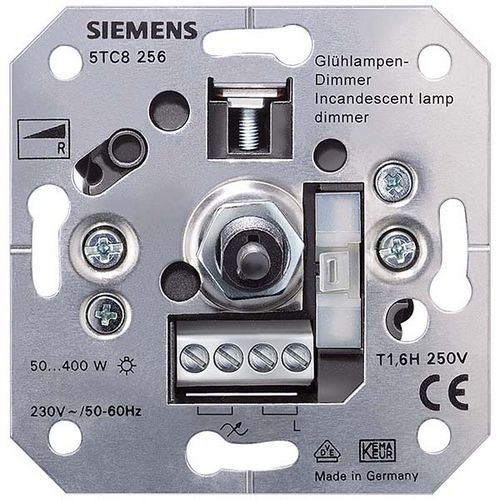

Механизм поворотного диммера ламп накаливания 5TC8 256 является прибором для cкрытого монтажа с поворотным выключателем для переключения и регулирования электрических потребителей.

С его помощью можно регулировать лампы накаливания и
высоковольтные галогенные лампы.

Внимание: Данное устройство не предназначено для работы с энергосберегающими лампами

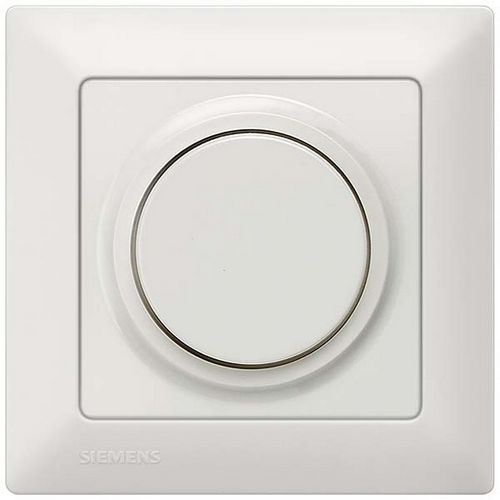

Управление осуществляется с помощью лицевой панели с поворотной ручкой из ассортимента изделий DELTA.

Включение: Повернуть по часовой стрелке

Регулирование:
Увеличение яркости Повернуть по часовой стрелке
Уменьшение яркости Повернуть против часовой стрелки
Выключение: До упора повернуть против часовой стрелки

Учитывайте температуру окружающего воздуха по графику!

График зависимости мощности диммера Siemens 5TC8256,  от температуры окружающего воздуха

Схема подключения диммера(светорегулятора) Siemens 5TC8256, основная

Схема подключения диммера(светорегулятора) Siemens 5TC8256, совместно с переключателем 5TA2156 - регулирование освещенности диммером и включение/выключение переключателем
